輸入信号

信号網路

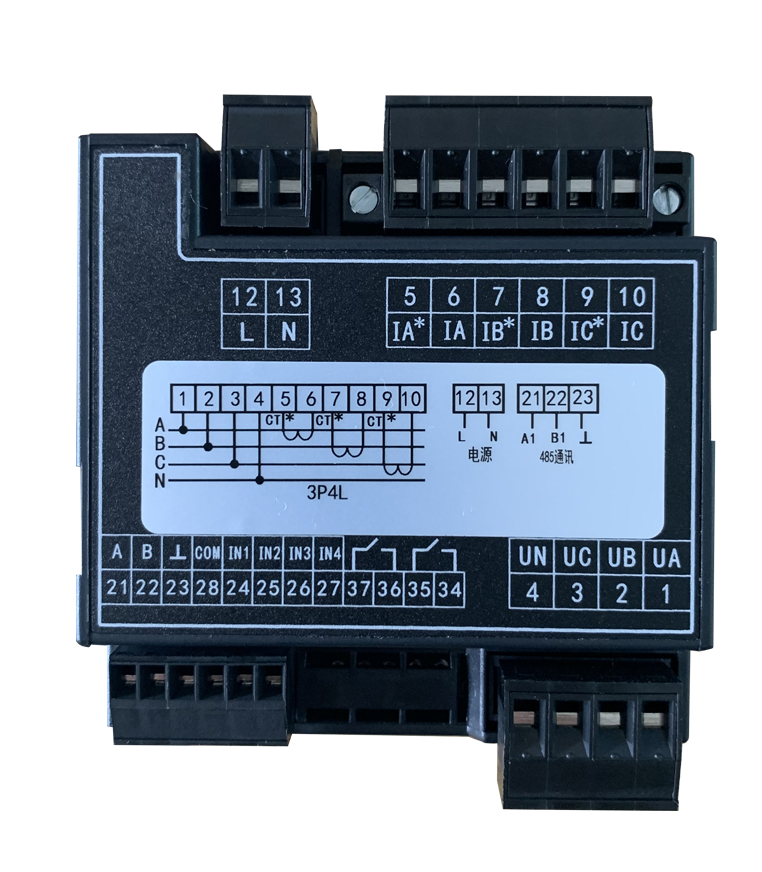

三相三線、三相四線，詳見 ε•←接線圖；

頻率

45～65Hz；

電壓

AC 57.7/100V、230/415V

過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒；↔±‌

功耗：＜ 0.5VA（每路）；

電流

AC 1A、5A

過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒(miǎo&→×π)；

功耗：＜ 0.5VA（每路）；

精度

電壓、電流、功率

0.2級

有功電能

0.5s級

無功電能

2級

電源

工作範圍：AC/DC 85V～265V

功耗：主體功耗≤5VA；

繼電器輸出

觸點類型：常開 （電平輸出或點動模式）

觸點容量：AC 250V/3A  DC 30V/3A；

電能脈沖輸出

輸出方式：集電極開路的(de✔✘Ω)光耦脈沖；

開關量輸入

支持幹接點輸入，內置DC12V電源；

通訊

RS485接口支持Modbus-RTU協議或DLT64​✘$5規約；

 安全性

工頻耐壓

輔助電源、電壓信号、電流信号之間工(gōng★ ∑≥)頻耐壓為AC 2kV/1min；

開關量輸入、脈沖輸出、通訊、之間的★☆α(de)工頻耐壓為AC 1kV/1min；

絕緣電阻

輸入、輸出端對機殼>100MΩ；

電磁兼容等級

符合IEC 61000标準（4級）；

防護等級

IP51（前面闆），IP31（櫃內本體）

使用環境

儀表工作溫度：-25℃～+70℃；顯示屏工作溫度-20℃～+70℃；

儲存溫度：-40℃～+85℃；

相對濕度：≤95% 不結露；

海拔高度：≤2500m；

PDK722

标配功能：1路RS485通信

PDK723

标配功能：1路RS485通信

複費率及需量（F）

PDK724

标配功能：1路RS485通信

複費率及需量（F）

記錄功能（S）

開關量輸入4DI

開關量輸出1DO
