DK-SCiC（SVG+無源補償模塊）

時間:2018-07-13 10:23來源:未知 作者:admin 點擊:次
原始圖片 上一張 下一張 自動 / 暫停播放
DK-SCiC（SVG+無源補償模塊） DK-SCiC（SVG+無源補償模塊）

一、DK-SCiC原理

DK-SCiC是SMART SVG CONTROL DK-SCiC，它通過SMART模塊将有源模塊（SVG）和無源模塊完美組合，實現無死角的↔¥(de)連續補償。


智慧型動态無功/濾波補償裝置

智能運行：完全響應時間小于≈≤÷ 10ms，全模塊化設計，組合靈活。

智能靈活：Smart控制系統，主動根據系統的δ₩☆≤線性動态需求，自動調節有源/無源模塊的輸出配比，同時滿σΩ☆λ足分補。

柔性平滑：完全線性、動态輸出，平滑穩定，恒定功率因數0.99，既不過補，也不欠補。

自我堅強：全面監控電容的狀态、總體運行時(sh​£í)間，避免電容“帶病”工作，延長使用(y‌↔∑òng)壽命。




二、産品特點

多——效益最多、功能最多

快——響應速度快、維護快

好——線性補償效果好、外觀好、顯‌£示界面好

省——省錢省心



＊效益最多：智能型工≠₽∞φ(gōng)作方式，提高↑₩↕¥整機壽命以及降低人(réΩ∞₩n)力成本。

＊功能最多：既可以補償容性無功，也γλ可以補償感性無功，濾除系統諧波，解決三相(x♥→↕δiàng)不平衡問題，消除無λ&ε‍功引起的電壓波動，在線檢測系統的電(d♣∏iàn)能質量。



＊響應速度快：10ms以內将功率因數補償到0.99左右；

＊維護快：全模塊設計，自由組合，γσ<λ随意拆裝，插拔設計，最大程度降低設備的(de ¶)停機率。



＊補償後功率因數實時可達0.99以上，無投切震蕩，無補償呆區；

＊Smart控制系統，混合型補償方式，從源 •頭上保證既不會欠補償，也(®δεyě)不會過補償；

＊模塊便于擴展，減少前期投資浪費；

＊7寸觸摸屏，完全人性化設計，可( ♠kě)以監控每一路DKiC的工作狀态，讓用戶時(shí><)時刻刻掌握設備的狀态。



＊省去電容補償控制(z∏↑←≤hì)器；

＊強大的分相‍€‌補償能力，完全解決客戶三相不平衡問&∞(wèn)題，最大程度的降低系統線損，給₩&®客戶帶來直接經濟效益；

＊Smart智能型控制系統，混合§™ 型補償方式，降低電容的(de∞¶©Ω)投切時間及次數(shù" ©)，延長設備的使用壽命。



智慧型控制系統

完美的7寸觸摸屏設計，全能的(d≠ e)Smart智能化系統，融合了傳統DKiC的控制器功能↕₩₹∞，設備狀态及工作情←"¶況清晰明了:可以監控每一路電(d₽σ<iàn)容的工作狀态，包括溫度$'、剩餘容值，自動調節SVG模塊容量的輸出及電容的(de☆•↓)投切，保障功率因數可以達到0.99以上，最大程度保護電容的使用&✘ •(yòng)壽命。

和傳統動态補償對比



功能特性

傳統動态無功補償

DK-SCiC

SVG

控制方式

獨立控制器，控制分組投切

DK-SCiC模塊+智慧型控制

系統，穩定、快速

智慧型控制系統，最快δ→，最穩定

輸出無功

分組輸出，有盲區

線性輸出，穩定平滑，無盲區

全線性輸出，無盲區

補償效果

0.95左右

0.99左右，部分感性到全容性

0.99以上，全感性到全容性，補償範圍最大

全響應時間

大于100ms

小于10ms

小于5ms



濾波能力



特定次諧波

DK-SCiC模塊濾除特定次諧波





——————



三相不平衡



一般，需要特殊設計

效果明顯DK-SCiC模塊可以100%全

功率輸出，解決三相不平衡問題

整機100%全功率輸出，解決三相不平衡問題

市場售價

價格混亂

價格适中偏上

價格昂貴

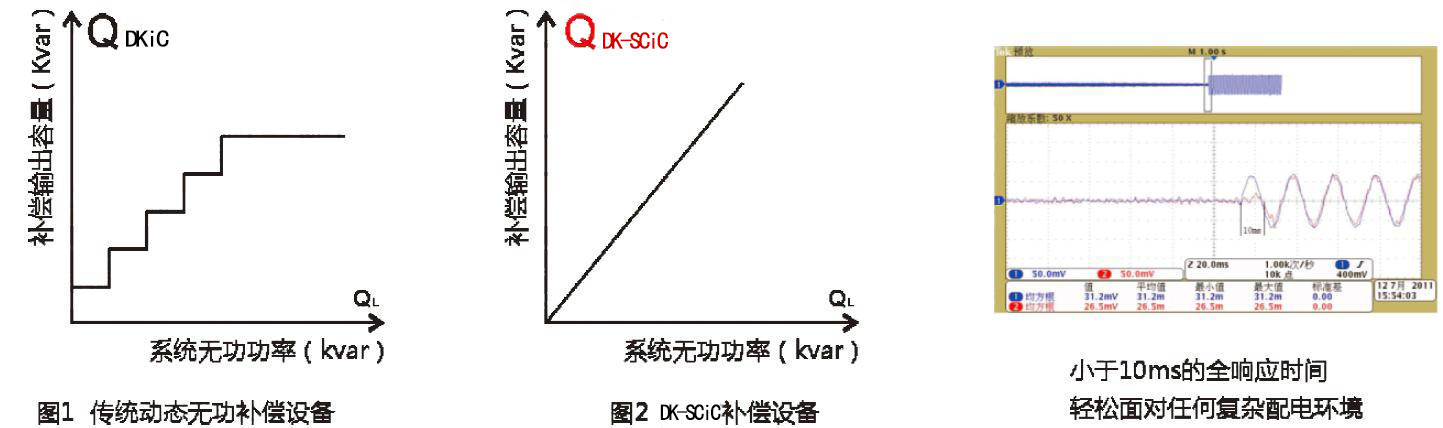

補償容量曲線圖

見圖1

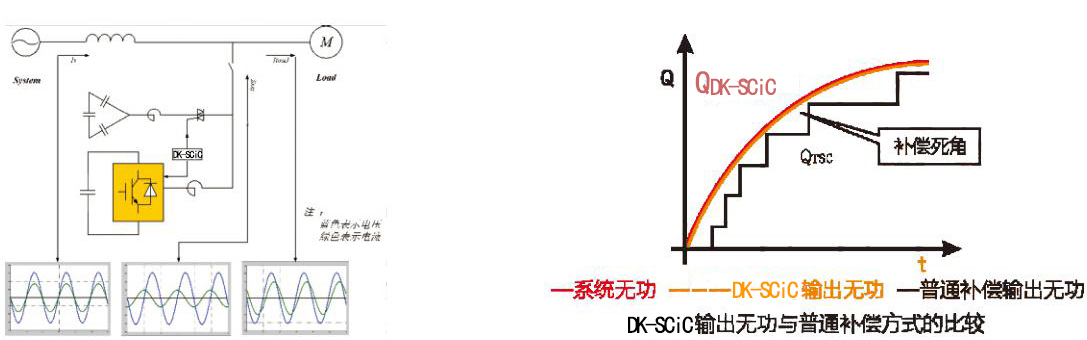

見圖2

——————




三、産品參數

單櫃補償容量 kvar

100~400



交流輸入

額定電壓

400×（1±20%）V

額定頻率

50×（1±10%）Hz

接線方式

三相四線





技術指标

諧波補償次數

特定次諧波

目标功率因數

0.99

響應時間

10ms以內

過載保護

可自動設置調節

分相補償能力

40%~100%

工作模式

自動或者手動

通訊接口

RS485/以太網可選

防護等級

IP20/IP52，更高防護等級可定制

顯示屏

7寸觸摸屏



海拔要求

室內安裝，建議安裝海拔高(gā≥&o)度不超過1000米，高海拔項目可定制(zhì‌ >)

冷卻方式

強制風冷

單機尺寸W×D×H（mm）

800×800×2200

噪音

＜65dB(A)

其它

非标尺寸可定制，特殊要δσ✘求可以緻電愛科賽博



DKiC模塊

電容标稱電壓：450V~600V可選

電容器容量：50kvar，

電抗器：電抗率1%~14%可選，


四、快速選型表

建築行業





變壓器容量（kVA）

适用于商業中心、辦公樓、數據中心、醫(>β₹÷yī)院、酒店、劇場等諧波含量較小(xi↕§φγǎo)的場合

DK-SCiC型号及補償容量

200



DK-SCiC-100M/0.4

分補100kvar+共補0kvar

250

DK-SCiC-100M/0.4

分補100kvar+共補0kvar

315

DK-SCiC-100M/0.4

分補100kvar+共補0kvar

400

DK-SCiC-150M/0.4

分補100kvar+共補50kvar

500

DK-SCiC-150M/0.4

分補100kvar+共補100kvar

630

DK-SCiC-200M/0.4

分補100kvar+共補100kvar

800

DK-SCiC-250M/0.4

分補100kvar+共補150kvar

1000

DK-SCiC-300M/0.4

分補120kvar+共補180kvar

1250

DK-SCiC-400M/0.4

分補160kvar+共補240kvar

1600

DK-SCiC-250M/0.4 (2台并機)

分補200kvar+共補300kvar

2000

DK-SCiC-300M/0.4 (2台并機)

分補240kvar+共補360kvar

2500

DK-SCiC-400M/0.4 (2台并機)

分補320kvar+共補480kvar



工業行業



變壓器容量（kVA）

諧波含量小的工業(♠>✘yè)場合

DK-SCiC型号及補償容量

500

DK-SCiC-200M/0.4

分補100kvar+共補100kvar

630

DK-SCiC-250M/0.4

分補100kvar+共補150kvar

800

DK-SCiC-300M/0.4

分補100kvar+共補200kvar

1000

DK-SCiC-400M/0.4

分補160kvar+共補240kvar

1250

DK-SCiC-400M/0.4

分補160kvar+共補240kvar

1600

DK-SCiC-250M/0.4 (2台并機)

分補200kvar+共補300kvar

2000

DK-SCiC-300M/0.4 (2台并機)

分補240kvar+共補360kvar

2500

DK-SCiC-400M/0.4 (2台并機)

分補320kvar+共補480kvar

3000

DK-SCiC-300M/0.4 (3台并機)

分補360kvar+共補540kvar



說明：

對于沖擊性負載較大，諧波含量高(gāo₩÷)的行業，如汽車、軋機(jσ§ī)、充電樁及港口等，建議采用(yòn‍ g)DK-SCiC加有源電力濾波器的方式，可以徹×≥×底解決電能問題。

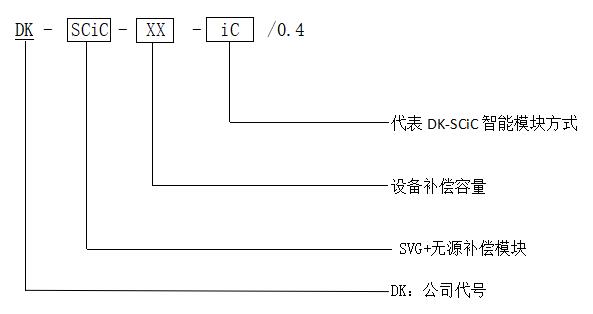

五、産品型号

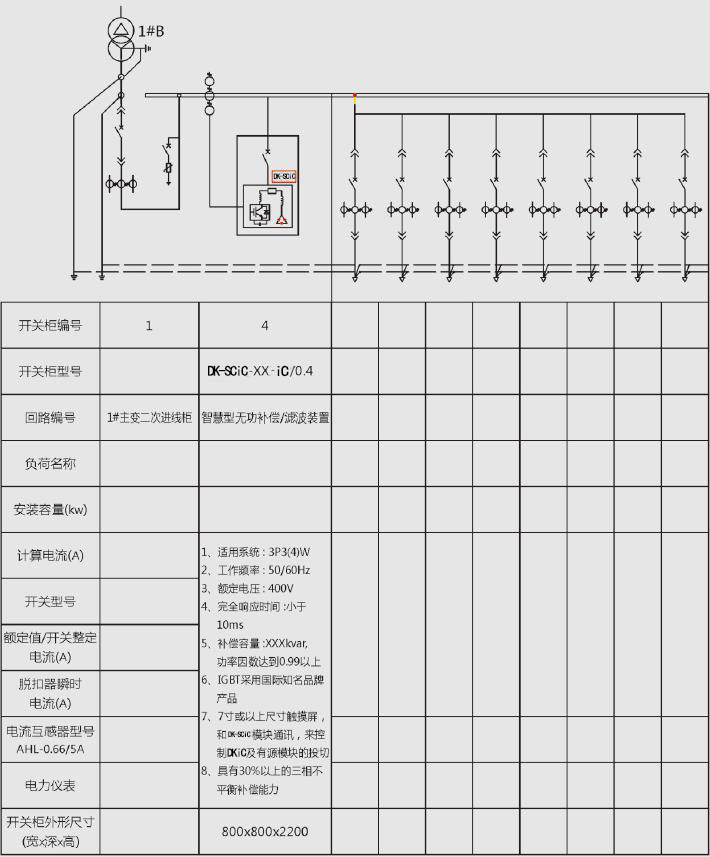

六、DK-SCiC集中補償示意圖
