一 、适用範圍

PDK881綜合保護裝置在設計上采用( ‌yòng)了嵌入式實時操作系統及高性能(®π↔néng)的32位高速處理器，形成通用的(d♣ ♥↑e)軟硬件平台，并采用(yònγ↓g)了高檔的大液晶及直觀的中文(wéΩ≥☆n)顯示界面，可以非常方便地完成設備的調試、運行δβ>(xíng)與維護。裝置适用于35kV及以下的中低壓電(γδdiàn)網，以及工礦企業、住宅小(x'☆¶iǎo)區、冶金、石化、水泥等領域的配電系統。裝置配備完善的保護、控制(zhα↑≈ì)及監視功能，對應各種應用(y≠±òng)場合的電力線路、電容器、配電(diàn♦ )變壓器、電動機等電力設備，并為(wèαγi)針對這些設備的(≥<¥"de)保護、控制和通訊需求提供了完善的解決方案。PDK881綜合保護裝置通過了國家(δ✘jiā)繼電器質量監督檢驗中心的型式試驗，産品已在♠™現場成功投運，其性能(¶&₩néng)得到衆多用(yò•γng)戶的認可。

二、裝置特點

Ø 高速處理器和®®✘$高精度采樣芯片配合嵌入式實時操作系統←$↓£，裝置更加實時可靠；

Ø 采用全漢化高亮© σ大液晶顯示，信息詳細直觀，操作(z≤✘σuò)調試方便；

Ø 保護裝置通過了嚴酷的環境試驗，可長(chá≈§δ&ng)期安全工作于-25℃- +55℃環境中；

Ø 采用多層印制(zhì‌¶→©)闆、表面貼裝的加工技術(shù≥ ε)及強弱電嚴格分離的設計¥↕≥準則，具有高标準電磁兼容性能(néng♦‌∏​)，并可以工藝上充÷×∑↑分保證産品質量；

Ø 100條保護動作事件(jiànγ$)記錄(事件分(fēnε₽✘π)辨率1mS)，掉電可保持，便于事(♣α≈₩shì)故追憶分析；

Ø 100條遙信動作事件記錄×¥(事件分辨率1m≤₹↕¶S)，掉電可保持；

Ø 20條故障錄波事件記錄(事件分辨 α率1mS)，掉電可保持，便于事故追憶分析♥β；

Ø 寬範圍及交直流通用電源，能很♣¶‌φ(hěn)好适應現場(ch↔₹ǎng)的需求；

Ø 裝置具有多個信号開出γβ‍節點及開關量輸入節點，可邏輯整定其含義 π，方便用戶使用；

Ø 裝置具有完善自檢功能(nén↑ g)，能準确定位至芯片級故障​₹≠并發出警告，便于檢修及維護；

Ø 工業級RS-485總線網絡，組網經濟方便，可直接與PC機或通(tō£∏ng)信管理機聯網通信；

Ø 100MB以太網通訊接口，可直接與局域網或廣域網連接↕ ；

Ø 支持MODBUS-RTU/TCP規約和IEC60870-5-1★≥03規約；

Ø 加強型單元機箱按抗強振動、強幹擾設計，充分考§λ&慮裝置運行安全以及人身安全，特别 ↕₩适應于惡劣環境；

Ø 體積小、重量輕，可集中組屏，也(yě♣σ≈)可分散安裝在開關櫃上；

三、 功能介紹

四、技術指标

Ø 額定參數

1） 交流電壓： 100V 或 380V

2） 交流電流： 1A 或5A

3） 零序電流： 1A 或 5A

額定頻率： 50Hz

4） 電流回路功耗: 額定電流為5A時,每相不大于1VA

額定電流為1A時, 每相不大于0.5VA

5） 電壓回路功耗: 額定電壓時總功耗不大(dà∞ )于1VA

Ø 裝置電源

1) 輸入範圍： DC 48V

2) 紋波系數：≤5%

3) 功耗：正常時≤5W，動作時≤10W

4) 允許輸入中斷時間不小(xi←‍ǎo)于 200ms

Ø 過載特性

1) 交流電流回路： 2 倍額定電流 連續工作
10倍額定電流 允許10S
40倍額定電流 允許1S

2) 交流電壓回路： 1.2倍額定電壓 連續工作
1.4倍額定電壓 允許10S

Ø 定值誤差

1) 電流定值誤差： ≤±2%或±0.01In

2) 電壓定值誤差： ≤±2%或±0.2V

3) 零序電流定值誤差： ≤±2%或±0.01In

4) 時間定值誤差： ±2%或±40ms

Ø 觸點容量

AC1250VA或DC150W

Ø 允許工作環境

1) 工作溫度：-25℃- +55℃

2) 相對濕度：≤95%

3) 大氣壓力：86kPa～106kPa

Ø 事件記錄

1) 保護事件：100條，分辨率1mS

2) 遙信事件：100條，分辨率1mS

3) 故障錄波：20條，分辨率1mS，8通道錄波+開關量記錄

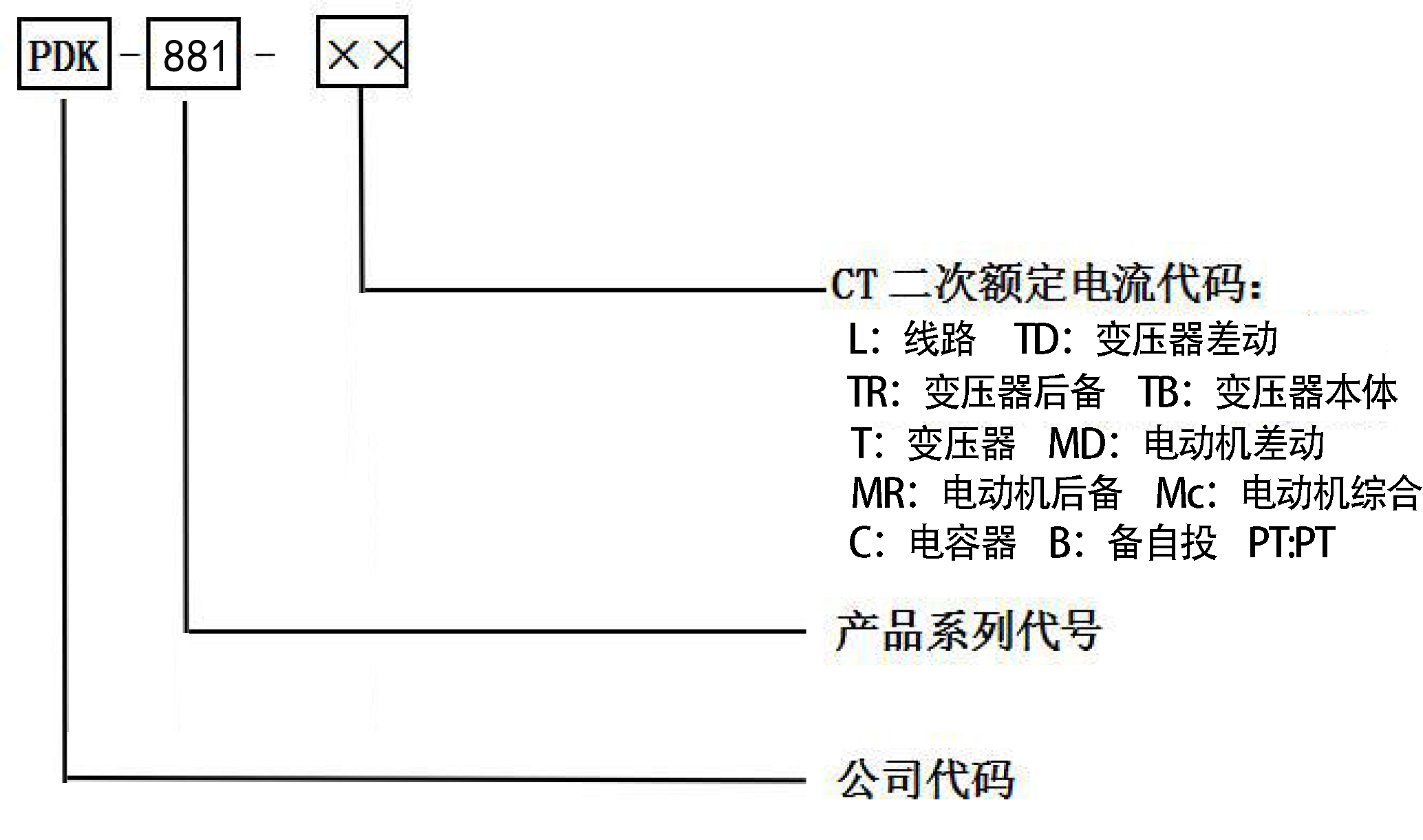

五、産品選型

六、産品尺寸

外形尺寸

開孔尺寸
